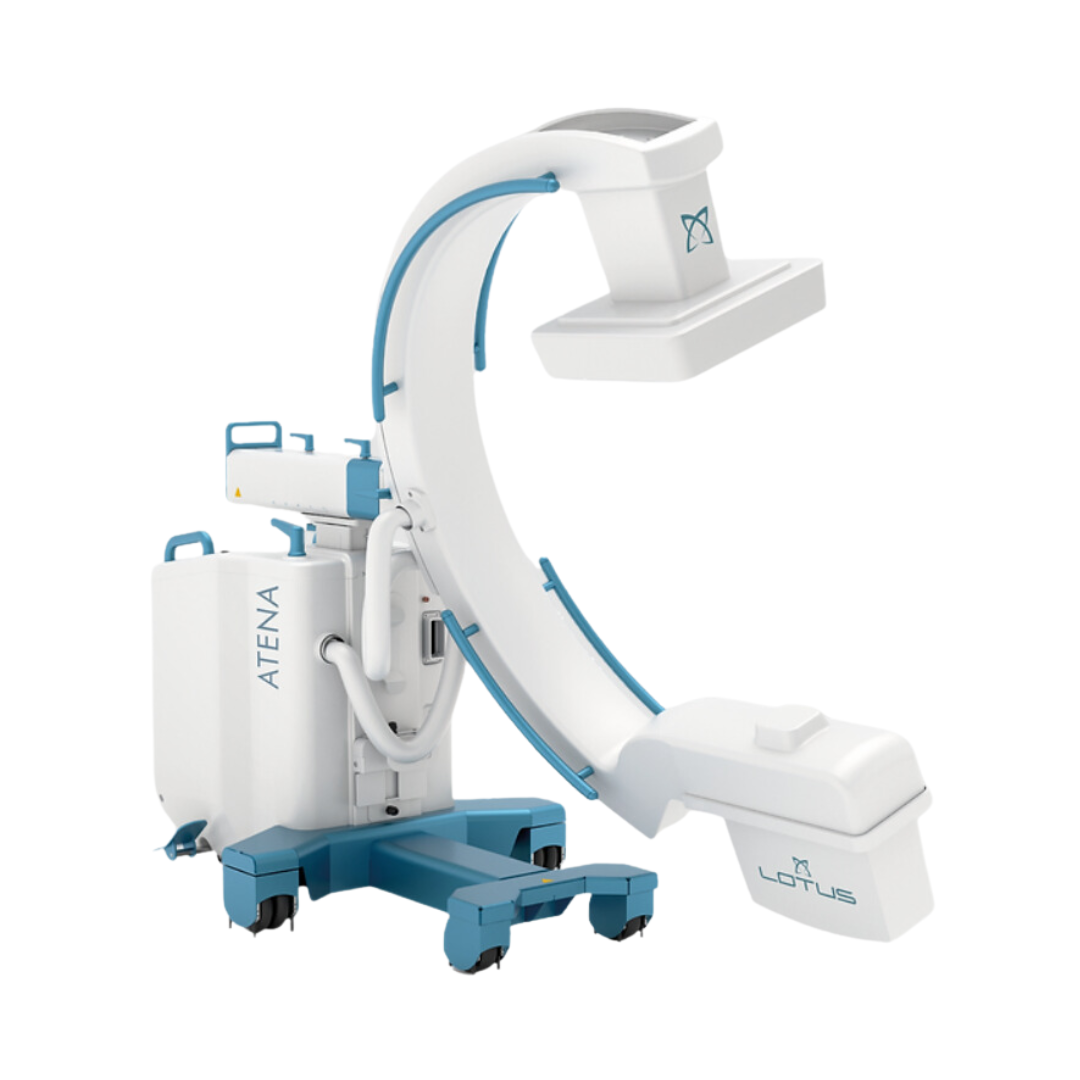

Arco Cirúrgico Básico Atena

O Arco Cirúrgico Atena, é um sistema móvel de aquisição e visualização de imagens diagnósticas por raios X, projetado para uso médico em instituições de atendimento à saúde.

O dispositivo é usado para orientação e visualização radiologica durante os procedimentos diagnósticos, intervencionistas, tanto dentro quanto fora da sala de operação, em ambientes estéreis e não estéreis, em uma variedade de procedimentos.

Aplicações: para procedimentos cirúrgicos de ortopedia, neurologia, abdominal, vascular periférico e torácico.

Instalação rápida, com assistência técnica e peças de reposição garantidas pela fábrica em todo o Brasil.

Principais características técnicas

• Equipamento para procedimentos ortopédicos e vasculares;
• Gerador de alta frequência microprocessado;
• Potência de saída máxima 12 kW;
• Tubo de raios X de alta qualidade (IAE);
• Anodo giratório;
• Focos 0.3 mm e 0.6 mm;
• Capacidade térmica do tubo 300 kHU;
• Grade antidifusora removível;
• Detector digital de imagem opções de medida 12”x12” e 9”x9”.;
• Matriz ativa do detector de até 2024 x 2024 – 16 bits;
• Tamanho do pixel de 145 micrômetros a 200 micrômetros;
• Faixa de kV de 40 a 120 kV;
• Faixa de mA: até 100 mA;
• Fluoroscopia contínua ou pulsada em baixa dose;
• Cine e radiografia digital;
• Colimação automatica;
• Colimador virtual;
• Roadmap, subtração de imagem;
• ABS – Automatic Brightness Stabilization;
• DAP – Dose Area Product;
• Monitor ultrawide ou opção de 2 monitores.
• Desenvolvido e fabricado no Brasil.

CARACTERÍSTICAS DO BRAÇO

• Movimento orbital (orbit) de -50 graus até +90 graus (140 graus);
• Angulação(tilt) +-180 graus;
• Movimento horizontal de 20 cm;
• Movimento vertical de 40 cm (motorizado);
• Profundidade de imersão 79 cm;
• Intervalo de rotação(wigwag) +-12.5 graus;
• Distância Foco Receptor 100 cm;
• Espaço Livre 77 cm.
